В любой отрасли, где безопасность и качество продукции находятся под пристальным вниманием, проверка герметичности становится обязательным этапом. От автомобильных шасси до медицинских приборов – утечка газа, жидкости или воздуха может привести к отказу оборудования, увеличению затрат на обслуживание и даже к угрозе жизни людей. Поэтому современный рынок предлагает широкий спектр специализированных средств, позволяющих быстро и надёжно выявлять даже микроскопические дефекты. В этой статье подробно рассматриваются оборудование для контроля герметичности, критерии их выбора, порядок внедрения в производственный процесс и рекомендации по обслуживанию.
Классификация оборудования по принципу действия
Существует несколько подходов к измерению герметичности, каждый из которых имеет свои сильные и слабые стороны. Выбор конкретного метода зависит от типа проверяемого изделия, требуемой точности и условий эксплуатации.
Метод разрежения (вакуумный)

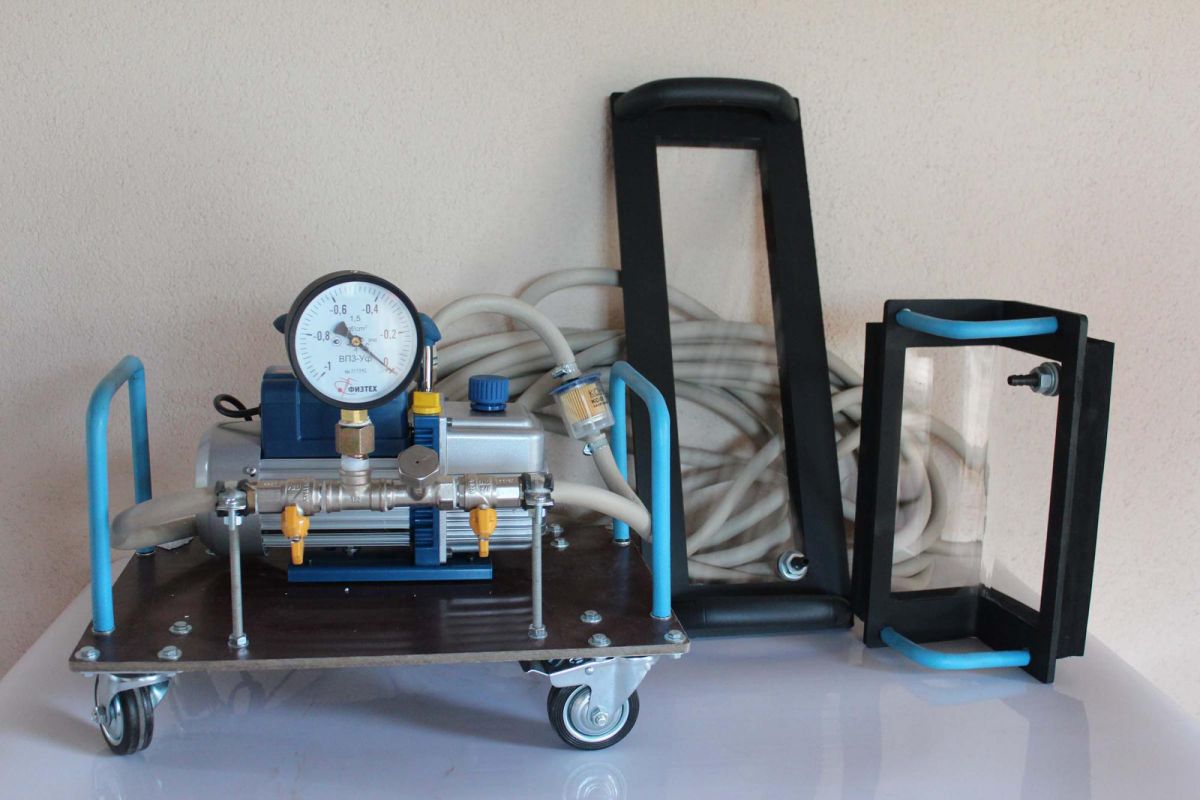

Вакуумные установки создают пониженное давление внутри исследуемого объёма и измеряют его падение во времени. Этот способ удобен для проверки трубопроводов, камер и металлических корпусов, где допускаются небольшие утечки. Основные преимущества – высокая чувствительность к небольшим потерям и возможность автоматизации процесса.
Метод давления (пневматический)
Пневматические системы подают в изделие стабильно фиксированное давление и фиксируют его снижение. Данный метод часто применяется в производстве автозапчастей, газовых баллонов и систем вентиляции. Преимущества включают быстрый цикл теста и простоту интеграции в линии сборки.
Метод поглощения (массовый спектрометр)
Для особо точных измерений используют газовые датчики, фиксирующие концентрацию специфических компонентов в утечке. Технология подходит для контроля герметичности в микроскопических соединениях электроники и медицинских устройств, где даже микронные пробои могут быть критичными.
Сравнительная таблица основных методов
| Метод | Диапазон измерений | Примерные потери (м³/ч) | Время теста | Типичные отрасли |
|---|---|---|---|---|
| Вакуумный | 0,1Па–10Па | 0,01–5 | 5–20мин | Трубопроводы, автокомплекты |
| Пневматический | 0,1бар–5бар | 0,05–10 | 2–10мин | Газовые баллоны, вентиляция |
| Массовый спектрометр | 10⁻⁹%–10⁻³% | 10⁻⁶–0,1 | 1–5мин | Медицинская техника, электроника |
Ключевые параметры при выборе оборудования
Чтобы инвестиция в контроль герметичности окупилась, необходимо проанализировать несколько факторов, которые напрямую влияют на эффективность и стоимость эксплуатации.
Точность и разрешающая способность
Для большинства промышленных задач достаточно точности в диапазоне0,01% от номинального расхода. При работе с критически важными системами (например, в аэрокосмической отрасли) требуются приборы с разрешением до10⁻⁶%. При выборе следует сравнить заявленную точность с реальными результатами, проверенными независимыми лабораториями.
Диапазон рабочих температур и условий среды
Оборудование, предназначенное для наружных испытаний, должно выдерживать температуры от –40°C до +80°C и сохранять калибровку при высокой влажности. Внутренние установки часто работают в более узком диапазоне, но требуют защиты от пыли и химических паров.
Интеграция в автоматизированную линию
Современные производства всё чаще используют системы «умного» контроля, где результаты тестов автоматически передаются в MES (Manufacturing Execution System). При выборе оборудования стоит обратить внимание на наличие протоколов коммуникации (OPC-UA, Ethernet/IP, Modbus) и возможности программного обеспечения для построения отчетов.
Эксплуатационные расходы
Помимо цены самого прибора, важно учитывать затраты на калибровку, замену фильтров, расходные материалы (например, газовые смеси) и сервисное обслуживание. Таблица ниже демонстрирует типичные ежегодные расходы для разных классов оборудования.
| Класс оборудования | Стоимость (₽) | Годовая калибровка | Расходные материалы | Сервисный план |
|---|---|---|---|---|
| Базовый вакуумный модуль | 350000 | 30000 | 5000 | 40000 |
| Пневматический автоматический стенд | 620000 | 45000 | 12000 | 55000 |
| Массовый спектрометр высокого разрешения | 1250000 | 80000 | 25000 | 90000 |
Пошаговый план внедрения системы контроля герметичности
1. Анализ требований и формулировка технического задания
На первом этапе собираются данные о типах изделий, максимальном допустимом уровне утечки и условиях эксплуатации. На основе этой информации формируется ТЗ, включающее список требуемых функций, диапазоны измерений и критерии приемки.
2. Выбор поставщика и сравнение предложений
Сравнение происходит по нескольким критериям: соответствие ТЗ, наличие сертификатов качества (ISO9001, ISO17025), сроки поставки и условия сервисного обслуживания. Рекомендуется запросить демонстрацию работы прибора на реальном образце, чтобы убедиться в заявленной точности.
3. Подготовка помещения и интеграция с существующей инфраструктурой
- Обеспечение уровня электропитания, соответствующего требованиям прибора (часто требуется отдельная линия380V).
- Установка вентиляции или фильтрации, если оборудование использует газовые среды.
- Подключение к сети управления через Ethernet‑порт и настройка протоколов обмена данными.
4. Квалификационный запуск и обучение персонала
После установки проводится серия тестов с контрольными образцами, позволяющих установить базовые параметры и откалибровать систему. Затем персоналу предлагаются практические занятия, в ходе которых они осваивают программное обеспечение, процедуры замены расходных материалов и методы анализа полученных данных.
5. Ввод в эксплуатацию и постоянный мониторинг
Запуск в полном масштабе сопровождается сбором статистики о количестве выявленных дефектов, времени теста и уровне отклонений от нормативов. На основе этих данных формируются KPI (ключевые показатели эффективности), позволяющие оценить экономический эффект внедрения.
Список типовых комплектующих, входящих в набор оборудования
- Основной измерительный блок (вакуумный, пневматический или спектрометрический).
- Контрольные датчики давления и температуры.
- Калибровочные патроны и эталонные газовые смеси.
- Система быстрой фиксации образцов (кронштейны, зажимы).
- Программное обеспечение для сбора и обработки данных.
- Средства защиты (маски, перчатки, антистатические коврики).
- Документация: пользовательские руководства, схемы подключения, сертификаты.
Часто задаваемые вопросы
Какие уровни утечки считаются приемлемыми для пищевой промышленности?
Для большинства продуктов питания нормативы ограничивают утечки до0,05% от номинального расхода, однако конкретные значения могут варьироваться в зависимости от типа продукта и требований регулятора.
Можно ли проводить тестирование в условиях повышенной влажности?
Современные вакуумные и пневматические станции оснащаются системами осушения и контроля конденсата, что позволяет проводить испытания при относительной влажности до95% без потери точности.
Как часто требуется калибровать оборудование?
Рекомендации большинства производителей указывают на ежегодную калибровку, однако в случаях интенсивного использования или изменения условий эксплуатации интервал может быть сокращён до шести месяцев.
Что делать при обнаружении постоянных утечек выше допустимых значений?
Необходимо проанализировать процесс производства, проверить качество используемых материалов и, при необходимости, скорректировать технологию сварки, пайки или герметизации. При повторных отклонениях рекомендуется привлечь специализированную лабораторию для детального исследования.
Практические рекомендации по повышению надежности измерений
Регулярный осмотр соединений, своевременная замена изношенных уплотнителей и поддержание чистоты в камере испытаний существенно снижают вероятность ложных срабатываний. Кроме того, рекомендуется вести журнал изменений параметров калибровки, фиксировать все вмешательства в систему и проводить периодический аудит процедур контроля.
Внедрение современного оборудования для контроля герметичности превращает процесс проверки из редкой и трудоёмкой операции в автоматизированный элемент производства, способный обеспечить высокую степень надежности продукции и снизить затраты на ремонт. Тщательное планирование, грамотный выбор техники и систематическое обслуживание позволяют достичь стабильных результатов и укрепить репутацию компании на рынке.
